方形逆流式冷却塔

产品说明

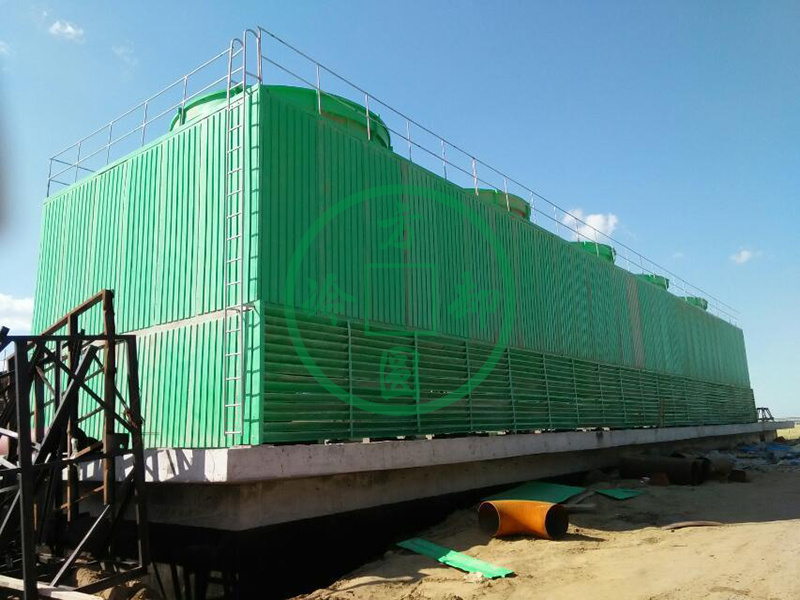

1 (6).jpg

【产品介绍】

一、主要用途:

    (1)DFNL系列玻璃钢冷却塔——适用于水温降5~8度的制冷机组等一般冷却场合。

  (2)GFNL系列中高温工业型玻璃钢冷却塔——适用于水温降10~25度工业用水循环冷却系统。

三、型号组成

  圆形逆流式玻璃钢冷却塔有三大系列:DFNL、GFNL

    D:低噪声  F:方形  G:工业型 B:玻璃钢  L:冷却塔

二、性能与选择

1、设计参数:

    1)标准工况:进水温度t1=37℃,出水温度t2=32℃,设计湿球温度τ=28℃,即水温度Δt=5℃,冷幅高t2-τ=5℃

    2)中温工况:进水温度t1=43℃,出水温度t2=33℃,设计湿球温度τ=28℃,即水温度Δt=10℃冷幅高t2-τ=6℃

    3)高温工况:进水温度t1=60℃,出水温度t2=35℃,设计湿球温度τ=28℃,即水温度Δt=25℃冷幅高t2-τ=8℃

2、选用时须知水量Q,进水温度t1,出水温度t2及设计湿球温度τ0。

三、结构特征

(1)塔体:线型合理,气流平稳,材质优良,色彩鲜艳,表面胶衣树脂内含有抗紫外线剂、耐老化、强度高、重量轻、耐腐蚀。下塔体按订货要求,可配有溢水、排污、自动给水管,可由此处直接吸水,省去冷却池,上面装有防噪消声垫,有效降低了滴水声。

(2)填料:采用改性聚氯乙烯波片,横向增加了凸筋,水的再分配能力强,阻力小,热力性能好,耐高温70℃、低温-50℃,阻燃性好。

(3)风机:由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机,铝合金板翼型或玻璃钢叶片、噪声小、效率高。

(4)电机:YLF系列电动机是我公司配套的新一代冷却塔专用三相异步电动机,其设计理念及结构型式充分考虑了冷却塔电机的使用环境,在密封、防潮、耐水、可靠性等方面均与冷却塔合理匹配,完全满足湿热环境下长期运行的户外防护要求。

(5)减速装置:NGW型冷却塔专用低噪声行星齿轮减速机,该减速机的齿轮材料选料考究,制造工艺严格,机械加工后经调质、渗碳、淬火等热处理,全部齿轮最后进行磨齿加工(外齿),使减速机的整体质量得到保证。由于采取行星齿轮传动,故能承受高速成重载,具有抗冲击、耐腐蚀、运行平稳、噪声低等优点。其配套电机为YLF系列冷却塔专用三相异步电动机。

(6)进风窗:装有玻璃钢百叶片,减少飘水,气流阻力小,特别适合北方地区及全年都需要使用冷却塔的单位。

(7)支架:所有风机、填料、进风窗、塔体等处钢支架为装配式,镀锌或涂漆防腐。紧固件都采用镀锌或不锈钢螺栓。

四、安装、调试、使用须知

    1、本说明中的基础图及安装尺寸供安装时参考。小型逆流式塔进出水管的方向可在水平位置上任意选定、但不得碰撞基础。中间有基础的,其负荷应为运转重的25%,其余的75%由外围长方形基础平均承担,如在屋顶安装应考虑负荷引起的附加压力。

    2、冷却塔与进出水管的连接处应设支架,防止过多的重量压在塔壁上。

    3、风机叶片在安装、使用前应作调整,保持角度一致。方法为在靠近叶间150毫米处,对每根叶片的前后两缘分别作一标志,再由支架下弦分别测每根叶片的前后两缘的距离,以计算出各叶片这点前后缘的高差,通过数次调整使高差达到一致即为合格。

    4、电机接线后要密封接线盒,并注意电流测试值不超过电机载定电流。

    5、启动冷却塔时一定要先开水泵后开风机,不允许在没有淋水的情况下使风机运转,风机可短时低速倒转消冰。

    6、减速机在使用前应注油,可采用工业320号抗磨齿轮油或机油加以润滑,初次运转100-300小时应换新油,以后每运转3000-5000小时换油一次。油位应适中,油标应便于观察。

    7、冷却塔运转时,应有专人管理,经常注意电流、水温的变化,对电机、减速机、布水器等处应定期检查。
